Thermalin 换热器

管式换热器

—卫生级波形管式热交换器

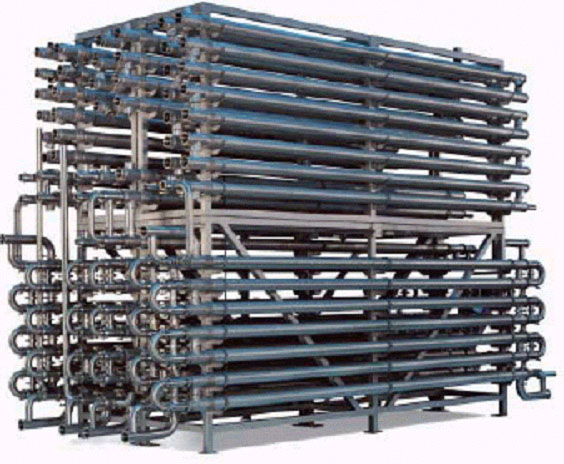

具 备 整 套 系 统 的 能 力

在THERMALINETM的技术范围内，生产系统和中试工厂从基础系统到结合数个热交换技术的多功能的系统都是可以供应的范围。每个系统都按照工艺特性予以工程设计，并且在运送时已经预先接好管路、连好电线、完成测试，以便于降低安装、重新安装和操作费用。当然设备也能够到现场安装。

THERMALINETM可以提供有效的项目管理和其他的服务确保你的生产系统按照你的要求进行提供、安装和试车。

新的3A卫生级设计方案:

1、较佳完整颗粒的特性
2、更低的操作费用
3、很少地或甚至不需维护－产品之间的能源回收换热减少了能源费用可高达到80%
4、卫生级的单"O"环设计

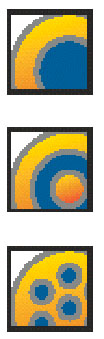

双管式Double-Tube (DT) 有两个同心的管；产品管在介质管里面，用作产品的连续流动，它适用于处理中等黏度的含中;大型颗粒的流体，或者也可被作为一个有效率的直接能源回收换热器。

三管式Triple-tube(TT) 有三个同心的管; 介质的流动路径(管)在产品管内部和外面，以连续的流动获得比较大的热传递区域，适用于处理连续冷却时，黏度会改变的产品，或者也可被作为一个有效率的直接能源回收换热器。

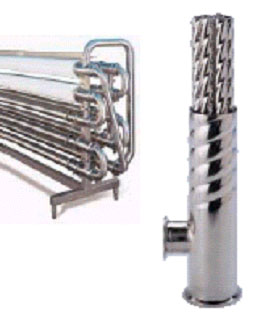

多管式Multi-Tube (MT)有多个产品管在介质管里，用作产品的平行流动；适用于稀疏黏度的流体在小的成套装置中有大的表面积。

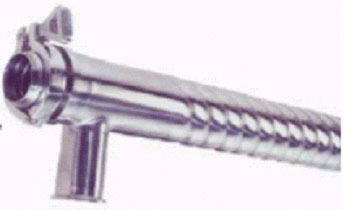

卫生级波形管件


1、波形：通常热交换器表面使用相同的;规则的波形增加热传递效率, 它对任何应用都只需要比较小的现场面积需求。

2、卫生级管的波形面的特征是利用角度的逐渐增加，这样造成"盘绕"或旋转的动力。这个结构很适合半粘度的原材料例如肉汁，浓缩或带颗粒的产品。

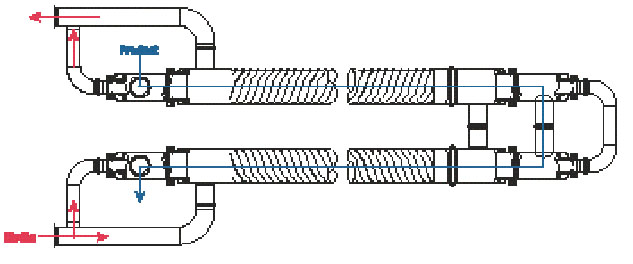

3、操作本身很简单：在卫生级的同心的管长中，产品流动和加热/冷却介质的流动是分开的；无作动部件, 容易清洁。直接的能源回收换热时, 用产品替换介质, 能节省超过80%能源。

4、这不但增加热效率而且不用替产品疏通流动路径(管道)。热效率得到如此的改良。事实上, 对于典型的薄膜应用，热换面积几乎还能够减小一半。

5、以前只可能适合于刮面式换热器的应用(例如：奶酪酱，布丁，无菌水果,蕃茄) ，现在可以成功地以THERMALINETM 波形管式的换热器予以加工处理。

特征：

1、产品管的新型波形样式促进了流体于低速时的紊流。这就减少了传统表面光滑管的表面积的需求量。高的紊流和一致的流动减少管道的堵塞，当然也就有益于在线清洗。

2、可移开拆装的模块使得容易更换和清洗。

3、持久的连接，附带卫生级的设计

4、快速的可拆装连接，节省维护时间
5、提高了清洗效率

6、能作为间接和/或直接的能源回收换热

7、根据3A,#12-07规格所设计

8、计算机编程选型，制定最适宜的效率和性能

9、单"O"环设计, 易于更换，使得"装配和拆卸"简单

创新的管式热交换器设计

现在你不需要在"焊接式"或"可移开式"的管式换热器之间选择符合你生产加工需求的换热器。新型的，改良的附带这些增强功能的波形双管、三管和多管式换热器，可以满足所有需要以管式换热器应用的食品地规格需求。

双管式 (DT) 换热器

双管式换热器由以下组成: 波形外管的口径为1.5到6英寸 (38 到 152 毫米) ，波形内管的口径为1到4英寸(25 到 102 毫米)。可选用的材质有：316 不锈钢，304不锈钢.和AL6-XN。

三管式 (TT) 换热器

三管式换热器由以下组成: 波形管外管的口径为3到5英寸 (76 到 127 毫米)，中间产品波形管的口径为2到4英寸(51到 102毫米)，波形管内管的口径为1到3英寸(25到76 毫米) 。可选用的材质有： 316 不锈钢，304不锈钢.和AL6-XN。

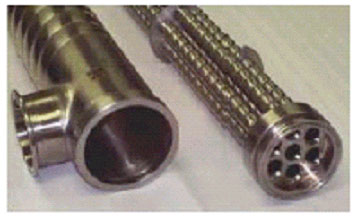

多管式 (MT) 换热器

多管式 (MT) 换热器由以下组成: 波形管外管的口径为2到6英寸 (63 到 152毫米)，波形管外管内包含由7到19支的口径为0.5到1英寸 (13 到 25 毫米) 的内管组成。

可拆卸的设计, 在一端上拥有一个浮动的管板，用双"O"环密封并带有"泄漏检验装置"; 另一个端用配件;垫圈和卫生级的卡箍安装。可选用的材质有：316 不锈钢，304不锈钢.和AL6-XN。
